Calcular distancias parciales con curvas de nivel en ArcGIS 10

+1 voto
915 vistas
preguntado por geologocusco Novato (132 puntos)   May 17, 2013 en ArcGIS
reetiquetada por franzpc Abr 20, 2017

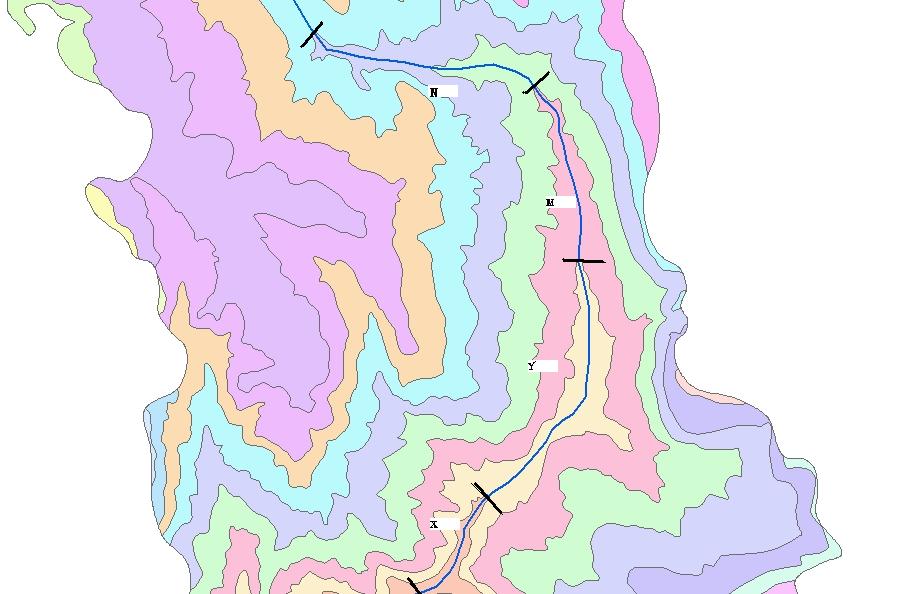

Hola Franz una consulta quiero calcular las distancias parciales según las curvas de nivel o según las áreas parciales generadas en ArcGIS 10, quisiera que veas la imagen para que se entienda mejor quiero calcular las distancias x, y, m, n:

2 Respuestas

+2 votos
respondido por eugeniam Profesional (639 puntos)   May 20, 2013
Inicia edicón con Start editing, luego deberías activar Snapping en la barra Editor, selecciona la polilínea, ahora con la herramienta Split Tool te permite dividirla en los puntos que has preestablecido, finalmente solo resta calcular la longitud.
comentado por jaimereq Confiable (381 puntos)   May 20, 2013
Una vez que hayas segmentado al línea del río, vas a la tabla de atributos (clic derecho sobre el shape / tabla) y añades un campo de longitud.  Cuando lo hayas creado, das clic derecho sobre el nombre del campo añadido y Calculate Geometry; esta función te calculará automáticamente la longitud de cada segmento del río.
Saludos
+2 votos
respondido por marlon.calispa Experto (1,666 puntos)   May 22, 2013

En mi caso tenía muchos puntos para hacerlos a mano, así que empleé un comando de Xtools, que se llama Create Intersection Points y te crea una capa de puntos con los cortes de cada curva de nivel con el río, con esa capa usas del Xtools mismo, la herramienta Split polylines usando la capa de puntos como insumo, te crea una capa nueva con segmentos en cada puntos, luego ya es cuestión de manejar la tabla de atributos.

Suerte.

comentado por gotumbo Profesional (521 puntos)   May 24, 2013
De esa manera se ve más práctico y automatizado, lo voy a probar, gracias.
