Como configurar la grilla en qgis

Question

 No he logrado configurar la grilla en la ventana de propiedades del proyecto de qgis, el cual se representa las coordenadas de la ventana principal

Answer 1

Hola Mayivers, entiendo que quieres configurar la grilla (malla), no le entiendo si es para el diseño de impresión o para ventana principal del proyecto (la vista o view en ingles).

Por otro lado cuando mencionas la ventana de propiedades del proyecto, infiero a que te refieres al sistema de referencia de coordenadas (SRC), esto va a depender del origen de tus datos, en ese caso indica por favor como obtuviste la(s) capas que usas, las editaste o si las descargaste de la web.

Espero su respuesta.

Rafael

Comments

la configuración de la grilla es para el diseño de impresión en qgis,  el sistema de coordenadas esta correcto el inconveniente es al momento de generar las etiquetas de la grilla no coinciden con el la vista principal de qgis

---

adjuntar la grilla al mapa son 3 pasos básico (principales), luego que activas la cuadricula verificas el sistema de referencia de coordenadas, luego le colocas el distanciamiento en X y en Y, metros si trabajas en UTM, grados, minutos y segundos si trabajas en coordenadas geográficas...por ultimo seleccionas "Dibujar coordenadas" que es cuando adiciona las etiquetas a la cuadricula.

Si no está coincidiendo debe haber un conflicto, es posible que existan en el proyecto los 2 sistemas de coordenadas, geográficas y UTM. Otra cosa que pudiera ocurrir es que si estás trabajando con coordenadas UTM, exista algún error en el datum que estés usando, chequea cada capa que estés usando.

Por favor indica en sistema de coordenadas  estas trabajando y cuantas capas estas usando.

Rafael.

---

Estoy trabajando con MAGNA SIRGAS /Colombia West Zone (3115), Pero  cuando trajo en argis hago la misma configuración y me muestra las coordenadas correctamente. el inconveniente es en QGIS

---

Es extraño que de error ya que el Qgis está actualizado con los datum a nivel global...te pediría que para corroborar me enviaras una capa muestra vía e-mail y poder chequear directamente en Qgis, avísame y te envío mi mail.

Rafael

Answer 2

Hola mayivers, pensé buscar solución al problema presentado e intente hacer una réplica de lo que posiblemente sucedió, acá presento imágenes y explicación de lo editado, es primera que trabajo con imágenes, a ver cómo queda.

Caso A: he trabajado con imagen satelital hibrido de google para editar 3 zonas de la ciudad de Bogotá, al originar dicha capa tendrá el src nativo del proyecto tomado de la imagen satelital, la cual es EPSG: 4326, WGS 84 (coordenadas geográficas).

Luego se realizó la reproyección de la capa de las 3 zonas (guardar como) al src EPSG: 3115, MAGNA SIRGAS, Colombia West Zone (coordenadas UTM).

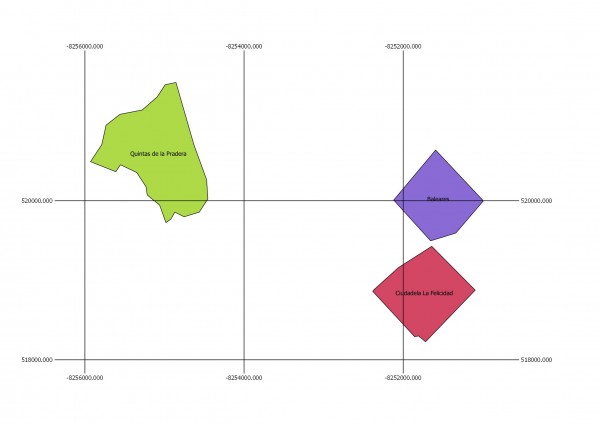

En ese mismo proyecto construyo el mapa para impresión, presentando el error en las etiquetas, va imagen:

El proyecto presenta en la barra de la vista principal un src al vuelo:

Caso B: con la capa reproyectada, inicio un nuevo proyecto donde el src del proyecto será el mismo de la capa src EPSG: 3115, MAGNA SIRGAS, Colombia West Zone (coordenadas UTM).

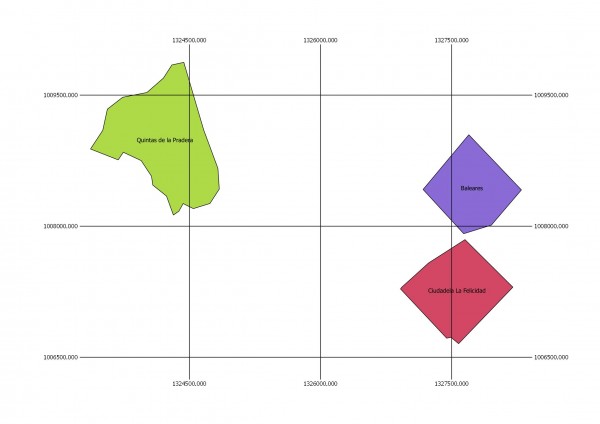

De esta manera no saldrán mal las coordenadas en las etiquetas de la grilla, van imágenes:

src en barra en vista principal:

¿Pudo ser esto lo que te sucedió?

Saludos y espero que sea de utilidad a la comunidad.

Rafael.
