Hola a tod@s,

Estoy haciendo últimamente muchas series de planos de un mismo monte, en los que en la leyenda van reflejadas 7 u 8 capas que son las mismas, es decir, la cartografía base, límite del monte, río, curvas de nivel, infraestructuras... En la "Table of contents" de arcgis, las capas van colocadas como quiero que se vean en el plano, las que tienen que ir encima, las de debajo etc... Cuando inserto la leyenda las capas aparecen en el mismo orden que en la "table of contents", lógico. El problema está en que una vez que coloco las capas en la leyenda y vuelvo a meter una nueva capa para representar lo que quiero o por que se me ha olvidado, o por el motivo que sea, la leyenda se desconfigura y pierdo mucho tiempo en volver a configurarla con el correspondiente cabreo que me pillo. ¿Hay algún modo para que la leyenda siempre sea igual aun incorporando nuevas capas?

Muchísimas gracias.

Saludos
por Confiable (306 puntos)   en ArcGIS Desktop
editado por | 1.0k vistas

1 Respuesta

+1 voto

Al parecer estas comenzando con el programa, bueno, existe algunas formas de hacerlo.

Dos de ellas son las siguientes, primero es convertir tu leyenda a grafico, con esto la leyenda se trata como un grafico y no cambia sin importar los cambios que hagas en "Table of Contents". con ello ten en cuenta que cuando hagas cambios de estilo en las capas estas no se reflejaran en la leyenda.

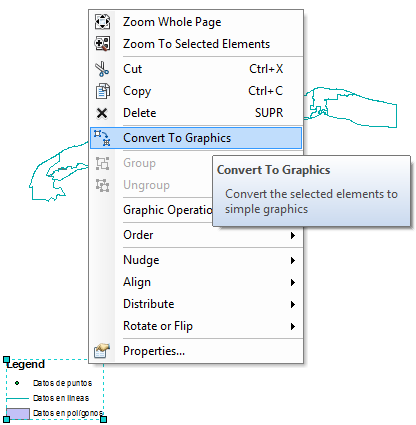

para hacer esto selecciona la leyenda dale click derecho y seleciona "Convert to Graphics" y listo

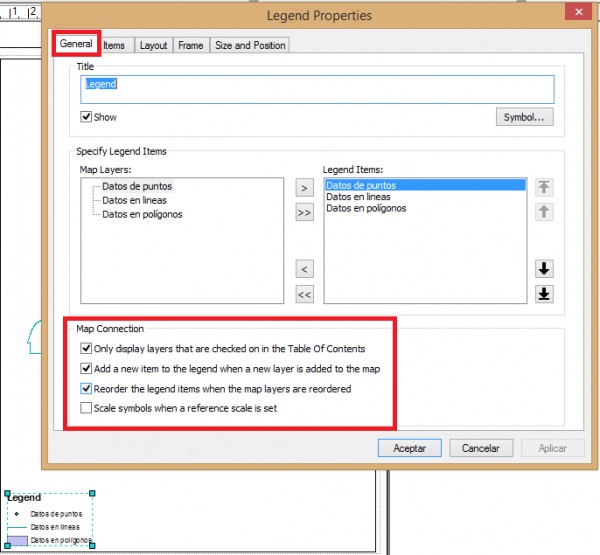

La segunda opción es la más 'correcta', esto es modificar las direfentes opciones de conexión de la leyenda con el Table of Contents, en esta se modifican ciertos valores para que la leyenda no cambie, independientemente de los que pase en el Table of Contents.La imagen de abajo corresponde a la versión 10.3 del arcgis, pero en las versiones anteriores también tiene estas opciones. Para que la leyenda no se modifique, selecciona la leyenda dale click derecho y selecciona "Properties" y busca la pestaña de "General" y DESELECCIONA las opciones de "Map Conection" y listo.

Saludos.

por Novato (192 puntos)
0
Muchas gracias lo de convertir la leyenda a gráficos lo he descartado desde el principio, lo otro nno se me había ocurrido. Muchas gracias
